بررسی تخصصی اجزای اصلی کوره های هوای گرم و نحوه کارکرد هر جزء
کوره ها از سه بخش کلی تشکیل شده است. 1- بخش تبادل حرارت 2- بخش سوخت رسانی 3- بخش اگزاست که هریک از این بخش ها از اجزای مختلفی تشکیل شده اند که هرکدام نقش خاصی در تولید و انتقال حرارت دارند، در اینجا به بررسی اجزای اصلی کوره ها و نحوه عمکرد آن ها می پردازیم.

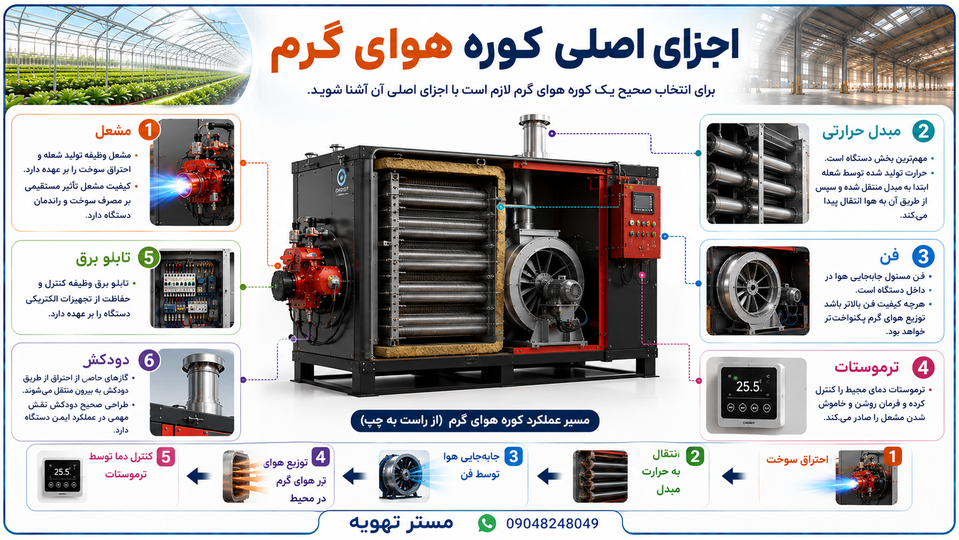

اجزای اصلی کوره هوای گرم و کاربرد هر قسمت
برای درک بهتر عملکرد کوره هوای گرم صنعتی، بهتر است این دستگاه را بهعنوان یک سیستم یکپارچه در نظر بگیریم که از سه بخش یا زیرمجموعه اصلی تشکیل شده است. این دستهبندی به مهندسان و اپراتورها کمک میکند تا هنگام انجام تعمیرات، نگهداری یا عیبیابی، بخش موردنظر را سریعتر شناسایی کنند.
بهطور کلی، اجزای اصلی کوره هوای گرم را میتوان در سه دسته زیر تقسیمبندی کرد:
بخش اول: واحد تبادل حرارت و انتقال سیال
این بخش شامل اجزای فیزیکی و اصلی دستگاه است که وظیفه تولید گرما و جابهجایی حجم زیادی از هوا را بر عهده دارند. در این قسمت، انرژی حاصل از سوخت به حرارت تبدیل شده و سپس از طریق مبدل حرارتی به جریان هوا منتقل میشود.
محفظه احتراق
محفظه احتراق یکی از مهمترین قسمتهای کوره هوای گرم است و محل آزادسازی انرژی شیمیایی سوخت محسوب میشود. این بخش باید از مقاومت کافی در برابر شوکهای حرارتی مداوم برخوردار باشد تا بتواند در شرایط کاری مختلف عملکرد مناسبی داشته باشد.
مبدل حرارتی
مبدل حرارتی قطعهای مهندسیشده است که سطح تماس موردنیاز برای انتقال حرارت را فراهم میکند. این قطعه میتواند با طراحی لولهای یا صفحهای ساخته شود و نوع طراحی آن تأثیر مستقیمی بر راندمان نهایی کوره دارد.
هدرهای اولیه و ثانویه
هدرهای اولیه و ثانویه وظیفه دارند گازهای داغ را بهصورت یکنواخت درون لولههای مبدل حرارتی توزیع و سپس جمعآوری کنند. عملکرد صحیح این بخش به جلوگیری از ایجاد تنشهای حرارتی موضعی کمک میکند.
مجموعه فن، ونتیلاتور و سیستم انتقال قدرت
این مجموعه از اجزایی مانند الکتروموتور، تسمه و فن تشکیل شده است که در بسیاری از کورهها از نوع سانتریفیوژ هستند. وظیفه اصلی آنها به حرکت درآوردن حجم زیادی از هوا (CFM) و عبور دادن جریان هوا از روی سطوح گرم مبدل حرارتی است.
بخش دوم: واحد مدیریت سوخت و کنترل هوشمند
این بخش شامل اجزای تأمینکننده و کنترلکننده کوره است. وظیفه اصلی آن، پایش مداوم شرایط کاری و تنظیم عملکرد اجزای بخش اول است تا دستگاه با بالاترین سطح ایمنی و کمترین میزان مصرف سوخت کار کند.
مشعل
مشعل کوره هوای گرم وظیفه اختلاط سوخت و هوا و ایجاد و حفظ شعله پایدار را بر عهده دارد. کیفیت احتراق در این بخش تأثیر مستقیمی بر میزان تولید آلایندهها دارد.
سیستم سوخترسانی
سیستم سوخترسانی مجموعهای از رگولاتورها، شیرهای برقی و فیلترها است که وظیفه دارند سوخت را با فشار استاندارد و مناسب به مشعل انتقال دهند.
تابلو برق و سنسورها
تابلو برق و سنسورها را میتوان مغز الکترونیکی کوره دانست. این بخش با دریافت اطلاعات از ترموستات محیطی، فرمان روشن یا خاموش شدن مشعل و فن را صادر میکند و به کنترل عملکرد دستگاه کمک میکند.
فن لیمیت کنترل
فن لیمیت کنترل یک سیستم حفاظتی فیزیکی-الکتریکی است که با پایش دمای بدنه کوره، از ورود هوای سرد در زمان نامناسب و همچنین ذوب شدن قطعات در صورت بروز خرابی در فن جلوگیری میکند.
بخش سوم: واحد مدیریت خروجیهای سیستم
بخش سوم وظیفه مدیریت محصولات و گازهای تولیدشده پس از فرآیند گرمایش را بر عهده دارد. عملکرد صحیح این قسمت کمک میکند فرآیند گرمایش تأثیر منفی بر کیفیت هوای محیط داخلی، مانند گلخانه یا مرغداری، و سلامت کارکنان نداشته باشد.
سیستم اگزاست (Exhaust System)
سیستم اگزاست شامل دهانهها و مسیرهای خروجی دود و گازهای حاصل از احتراق است که این گازها را از داخل مبدل حرارتی به سمت خارج از محیط هدایت میکند.
دودکش صنعتی (Chimney)
دودکش صنعتی با ایجاد فشار منفی طبیعی یا Draft، گازهای حاصل از احتراق مانند CO و NOx را از محیط خارج میکند. طراحی صحیح قطر و ارتفاع دودکش اهمیت زیادی دارد؛ زیرا این موارد میتوانند بر مکش مشعل و در نتیجه بر راندمان احتراق تأثیر مستقیم داشته باشند.
چرا انتخاب کوره هوای گرم مناسب برای سیستم گرمایش ضروری است؟
انتخاب کوره هوای گرم مناسب در طراحی سیستم گرمایشی اهمیت زیادی دارد. این تجهیزات میتوانند با توجه به نوع محیط، نیاز گرمایشی و منبع انرژی مورد استفاده، مزایای مختلفی داشته باشند. در ادامه مهمترین دلایل اهمیت استفاده از کوره هوای گرم را بررسی میکنیم.
سرعت گرمایش بالا و واکنش سریع
در شرایطی که دمای محیط گلخانه بهسرعت تغییر میکند یا در فصلهای سرد سال به گرمایش فوری نیاز است، کورههای هوای گرم میتوانند در مدت کوتاهی هوای محیط را گرم کرده و به دمای مطلوب برسانند.
این ویژگی علاوه بر کاهش هدررفت انرژی، به فراهم کردن شرایط دمایی مناسب برای رشد گیاهان کمک میکند.
توزیع یکنواخت گرما در محیط
فنهای مورد استفاده در کوره هوای گرم، نقش مهمی در توزیع یکنواخت حرارت دارند. این ویژگی بهخصوص در گلخانهها اهمیت زیادی دارد؛ زیرا برای رشد مناسب گیاهان لازم است گرما در بخشهای مختلف محیط بهصورت یکنواخت توزیع شود.
در برخی سیستمهای گرمایشی دیگر، مانند هیترهای گازی یا سیستمهای گرمایش مرکزی، ممکن است در قسمتهایی از محیط گرمای بیش از حد و در بخشهای دیگر گرمای کمتری وجود داشته باشد.
هزینه نصب و نگهداری مناسب
یکی دیگر از مزایای کورههای هوای گرم، نصب سریع و نسبتاً ساده آنها است. این سیستمها معمولاً به لولهکشی پیچیده یا زیرساختهای خاص نیاز ندارند و همین موضوع میتواند هزینه و زمان نصب را کاهش دهد.
کنترل آسان دما
کورههای هوای گرم مجهز به ترموستاتهای داخلی هستند که امکان کنترل و تنظیم خودکار دمای محیط را فراهم میکنند. بنابراین در محیطهایی مانند گلخانه که حفظ دمای مشخص برای رشد مناسب گیاهان اهمیت دارد، این سیستم میتواند دما را بهصورت خودکار در محدوده مطلوب نگه دارد.
سازگاری با انواع منابع انرژی
کورههای هوای گرم قابلیت استفاده از منابع انرژی مختلف را دارند. بسته به نوع دستگاه، میتوان از گاز طبیعی، برق، گازوئیل یا بیوگاز بهعنوان منبع انرژی استفاده کرد. این انعطافپذیری میتواند امکان انتخاب منبع انرژی مناسبتر و بهینهسازی هزینههای مصرف انرژی را فراهم کند.
کاهش اتلاف گرما و بهبود کیفیت هوای داخلی
کورههای هوای گرم با توزیع مناسب هوای گرم در محیط، به کاهش مشکلات ناشی از افزایش رطوبت و آلودگی کمک میکنند. در نتیجه، استفاده صحیح از این سیستمها میتواند به بهبود کیفیت هوای داخل محیط و ایجاد شرایط مناسبتر برای فعالیت یا رشد موجودات زنده کمک کند.
|
جزء |
وظیفه |
نحوه کارکرد |
|
مشعل (Burner) |
تنظیم نسبت سوخت و هوا و ایجاد شعله مناسب و تولید حرارت |
مشعل سوخت را با هوا ترکیب میکند و مخلوط سوخت و هوا برای احتراق کامل وارد محفظه احتراق مینماید. آن را میسوزاند تا حرارت تولید کند. |
|
محفظه احتراق (Combustion Chamber) |
محفظه ایجاد احتراق و تولید گرما |
جرقهزنی یا احتراق در محفظه احتراق اتفاق میافتد. سوختی که مشعل وارد کوره میکند در محفظه احتراق میسوزد. |
|
مبدل حرارتی (Heat Exchanger) |
انتقال گرما |
گرمای تولید شده در محفظه احتراق را جذب کرده و آن را به هوا منتقل میکند. |
|
فن (Fan) |
انتقال هوا به داخل کوره و پخش حرارت |
هوای سرد را به داخل کوره میکشد و آن را از اطراف مبدل میگذراند و هوای گرم شده را از طریق کانال به بخشهای مختلف منتقل میکند |
|
سیستم سوخترسانی (Fuel Supply System) |
انتقال سوخت به کوره |
سوخت را به مشعل منتقل میکند |
|
سیستم توزیع انتقال حرارت (Heat Distribution System) |
توزیع یکنواخت گرما |
سیرکولاسیون هوا گرم را از طریق کانال رفت و برگشت یا دمپرهای هوا برقرار مینماید. |
|
سیستم اگزاست (Exhaust System) |
تخلیه دود و گازهای سمی |
گازهای حاصل از احتراق را از محیط خارج میکند |
|
ترموستات و سنسورها (Thermostat) |
نظارت بر دمای کوره و تنظیم آن |
سنسورها دمای هوای خروجی از کوره را اندازهگیری کرده و اطلاعات را به ترموستات ارسال میکنند. اگر دما از حد مطلوب بیشتر یا کمتر شود، باعث خاموش یا روشن شدن مشعل میشود یا یا میزان سوخت و هوای ورودی به محفظه احتراق را تنظیم میکند. |
|
سیستم کنترل و ایمنی (فن لیمیت کنترل) (Fan Limit Control) |
محافظت از ایمنی کوره |
ایجاد تأخیر در راه اندازی فن و ایجاد تاخیر در خاموش کردن فن ارسال سیگنال جهت خاموش شدن مشعل در صورت افزایش بیش از حد دمای بدنه |
|
تابلو برق (Electronic Controls & Safety Systems) |
نظارت بر عملکرد صحیح کوره |
دریافت سیگنال های ارسال شده از فن لیمیت کنترل و ترموستات محیطی و ارسال دستور روشن و خاموش به اجزای مشعل و مجموعه فن |
